医疗器械胶粘剂选型与验证：UV 固化和精密点胶

资料更新2026-08-06

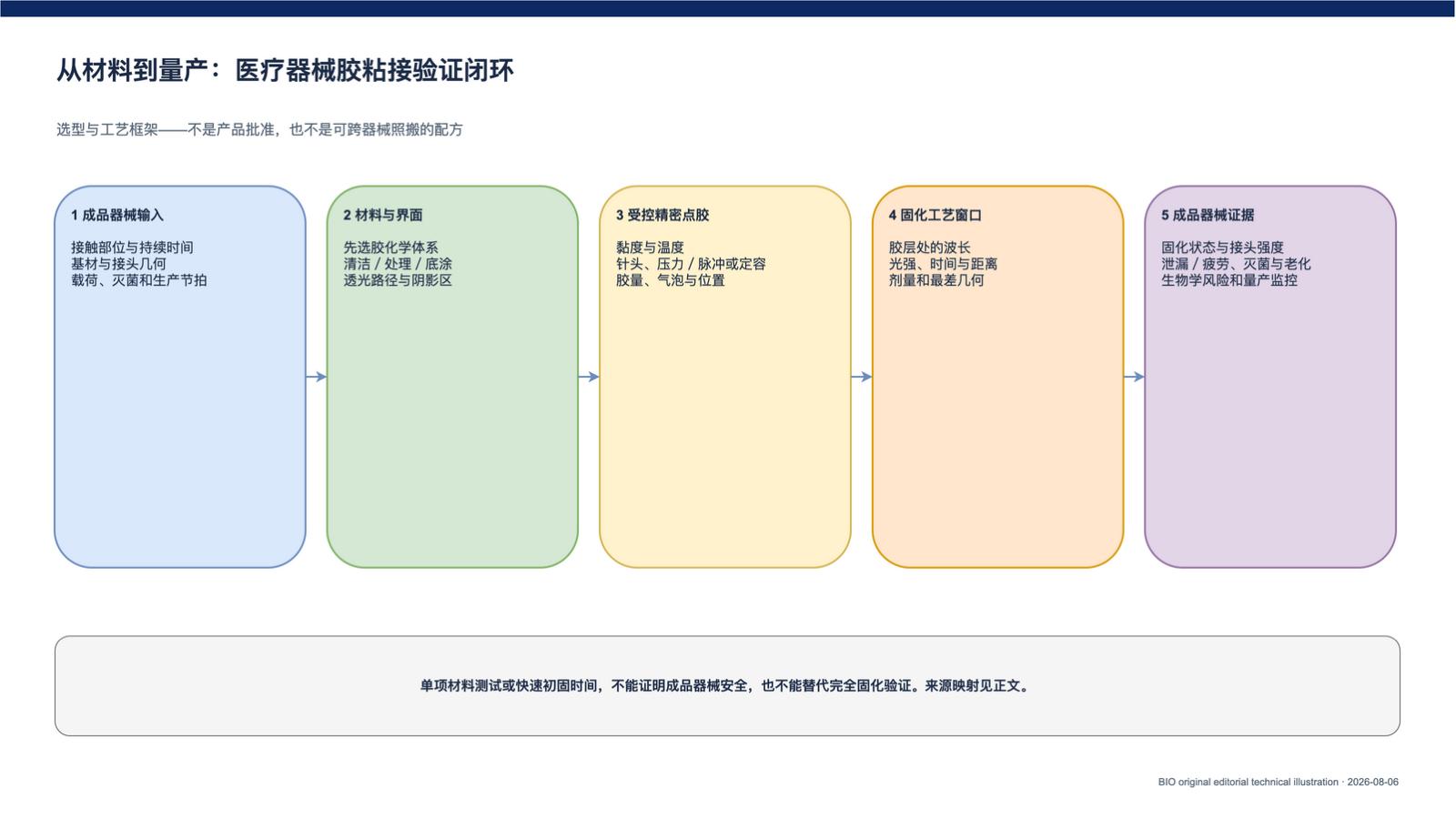

医疗器械胶粘剂从器械风险、精密点胶、UV可见光固化到最终成品验证的闭环图 — BIO 原创证据图：从器械和界面输入，经点胶及实际胶层固化窗口，到接头、灭菌老化和最终器械生物学评价。概念框架，不比较产品优劣。来源 [1–13]。

一句话：医疗器械胶粘剂应从最终器械、组织接触、基材组合、接头几何、灭菌方式和预期寿命反向选型。FDA 评价的是最终完成状态的器械，而不是单独批准某种原材料或胶粘剂。[1] 当前 ISO 10993-1:2025 将生物安全评价纳入风险管理；FDA 对该版本为部分认可，并保留旧版过渡安排。[2][3] 因此，可靠路线是同时限定材料、点胶、实际胶层光剂量、接头性能及成品生物学证据，而不是把“ISO 10993 tested”或“数秒初固”写成通用结论。[1][3][7]

先定义最终器械，而不是先找“医用胶”

FDA 明确把生物相容性评价对象放在最终完成状态的器械上，并考虑材料组成、制造方法、灭菌、加工助剂残留及部件相互作用；FDA 不单独批准器械制造材料。[1]

ISO 10993-1:2025 要求在风险管理过程中评价生物安全。[2] FDA 于 2026 年对该版给予部分认可，并继续接受 ISO 10993-1:2018 的符合性声明至 2029 年 7 月 1 日；“采用最新版”不等于自动满足全部 FDA 要求。[3] 化学表征可覆盖制造引入物、灭菌残留、可提取物和浸出物，必要时再衔接毒理风险评价。[4][5]

先选胶粘剂化学与界面，再选择光固化方式

UV/可见光描述的是固化触发方式，不是统一的材料家族。Dymax MD 1-CN006 的资料将其组成列为丙烯酸化聚氨酯，而 LOCTITE 4307 是带光固化和湿气二次固化的氰基丙烯酸酯；两个第一方实例说明，同为光固化标签，化学、柔性、阴影固化和适用界面仍可能不同。[7][8]

选型输入应至少记录基材牌号和表面状态、胶层间隙、载荷及柔性、组织接触、灭菌、老化环境、生产节拍和阴影区。[1][7][8]
供应商的单项 ISO 10993 试验或“医用级”描述只能作为材料信息，不能代替具体成品器械评价。[1][4][5]

在实际胶层建立 UV/可见光固化窗口

某款胶在资料中的初固时间不能直接复制到另一套灯、基材或接头。Dymax 1-CN006 明确区分初固和完全固化，并指出实际完全固化时间通常为其初固时间的 3–5 倍；遮光基材可能延长固化，完全固化应通过黏性、粘接、硬度等性能随曝光增加不再改善来经验确定。上述数字只适用于该产品资料所述条件。[7]

工艺开发应记录波段、胶层位置的光强、曝光时间、距离、胶层厚度、基材透过率和灯具状态。[7]
放行标准宜关联可测输出，例如外观或荧光覆盖、固化状态、接头性能和失效模式，而不是只记录灯亮了多少秒。[6][7]

把精密点胶定义为受控体积，而不是最小针头

Nordson EFD 将胶点尺寸与针头内径、流体黏度、承载表面和脉冲时间联系起来；低黏度流体可能铺展，高黏度材料又可能因过小流道产生背压，针头到工件的距离也会影响脱胶。[9]

定容泵可以降低黏度变化对输出体积的影响，但 Nordson 797PCP 页面所列的体积、重复性和精度属于指定设备的制造商数据，不能推广到所有胶料和系统。[10] 实际验证仍应覆盖胶温、存放时间、气泡、压力或转速、回吸、针头批次及停机重启。[9][10]

从材料试片走向真实器械接头

ASTM D1002 将金属单搭接剪切试验定位为比较方法，并警告不能把小试片结果直接当成不同基材、几何或工艺接头的设计许用值；温湿度和不同热膨胀行为也可能改变结果。[11]

筛选阶段可比较润湿、初固、强度和失效模式；随后应转入代表性接头、生产相同工艺和预先规定的接受标准。[6][11]
边界验证宜覆盖最小与最大胶量、最低实际胶层光剂量、最大间隙、材料与设备批次、灭菌、老化及真实载荷。[1][6][11]

美国 FDA 的 QMSR 已于 2026 年 2 月 2 日生效，并把 ISO 13485:2016 纳入 21 CFR Part 820 框架；相关材料、设备、验证、变更和生产记录应进入适用的质量体系控制。[6]

医用硅胶与异种材料粘接的特殊边界

NuSil 说明硅胶底涂剂用于改善硅胶胶粘剂与低表面能材料的粘接，并列出硅胶、金属及多种塑料作为相关基材；其底涂体系对湿气和时间敏感，页面给出的典型等待时间为 10–15 分钟。[12]

NuSil MED1-4213 则是另一条工艺路线：双组分、铂金加成固化、部件 A 典型黏度 80,000 cP，可用于硅胶与硅胶、金属、聚氨酯等基材的粘接。[13] 同一 TDS 明确提示其数据为典型值，并非全部逐批检测或可直接用于制定规格。[13] 这说明硅胶粘接不能被简单归入“UV 胶”选择题。

来源与阅读边界

来源 [7–13] 是具体制造商的技术或产品资料，只用于说明相应材料、设备和工艺条件；它们不是对其他产品的通用证明，也不构成最终器械的监管结论。

BIO 视角

对关注医用硅胶与器械制造的 BIO 读者，真实关联是把具体牌号文件、基材与底涂、点胶体积、实际胶层固化窗口、灭菌老化和成品评价放入同一需求表。本文不声称 BIO 执行测试、工艺验证或法规审评，也不确认任何具体产品的授权、库存或供应状态；相关范围需另行核实。

常见问题（FAQ）

胶粘剂通过 ISO 10993 测试，是否就能用于医疗器械？

不能直接这样判断。应说明具体测试端点和样品状态，并结合最终器械的接触性质、时长、制造、灭菌及残留物完成风险评价。[1][2][4][5]

UV 胶的初固时间是否等于完全固化时间？

不一定。以 Dymax 1-CN006 为例，其资料明确区分初固和完全固化，并要求在实际光强、基材和胶层条件下经验确定；其中的时间关系不能推广到其他胶。[7]

精密点胶是否只需要选择更细的针头？

不是。针头内径、黏度、表面、距离、脉冲或定容参数都会影响输出；过细流道还可能增加背压。应以实际胶量及其变差作为验证对象。[9][10]

UV/可见光胶能否直接用于硅胶粘接？

不能按类别回答。需要核对具体硅胶表面、胶粘剂化学、底涂或表面处理、柔性、阴影区及灭菌条件，并在代表性接头上验证。[7][12][13]

延伸阅读

查看全部行业洞察 →

说明：本文是基于所列公开监管、标准和制造商资料整理的教育性技术内容，不构成临床建议、法律或注册意见、产品批准结论，也不是针对具体器械的材料推荐。制造商资料仅代表相应产品及所述条件；使用前应核对当前 TDS、适用法规并完成最终器械评价。本文不使用“FDA approved adhesive”表述。

医疗器械胶粘剂如何选型与验证：UV/可见光固化与精密点胶
